Rückschlagsicherung Brenngas

Gasrücktrittventil mit Flammsperre und temperaturgesteuerter Nachströmsperre zum Absichern von Druckminderern, Verteilungsleitungen und Einzelflaschen

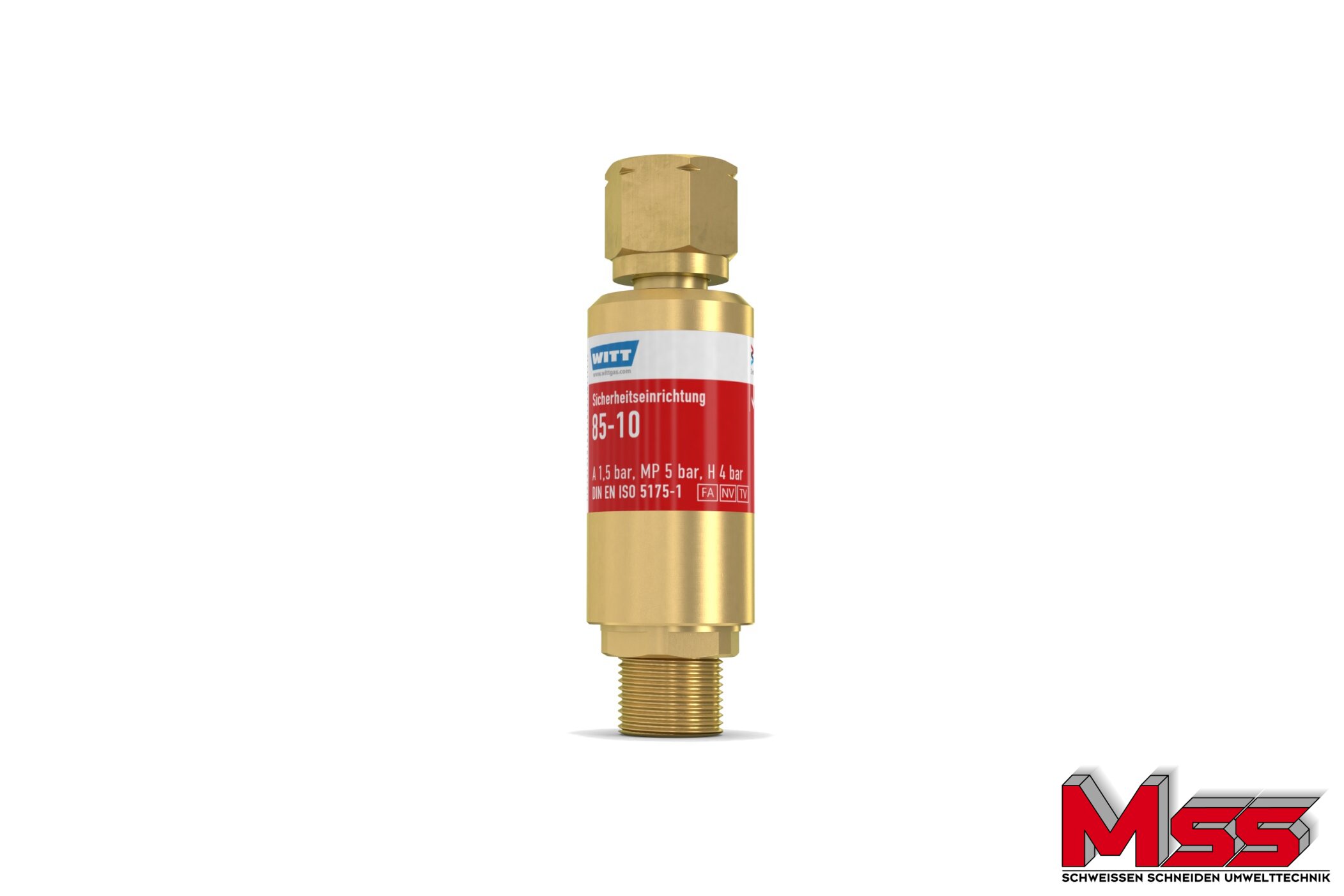

Ausführung: Sicherheitseinrichtung gegen Gasrücktritt und Flammendurchschlag nach DIN EN ISO 5175-1, bestehend aus: Schmutzfilter, Gasrücktrittventil [NV], Flammensperre [FA] und temperaturgesteuerter Nachströmsperre [TV] Für Acetylen max. 1,5 bar - BAM-Zertifizierungs-Nr. BAM/ZBA/003/04 Für Stadt-, Fern-, und Flüssiggas max. 4 bar Für Wasserstoff max. 3 bar (RF 53 N), max 4 bar (85-10) und max. 4 bar (85-30) Für Sauerstoff, Druckluft und nicht-brennbare Gase max. 25 bar (RF 53 N, 85-10 und 85-30) Gasanschlüsse nach EN 560

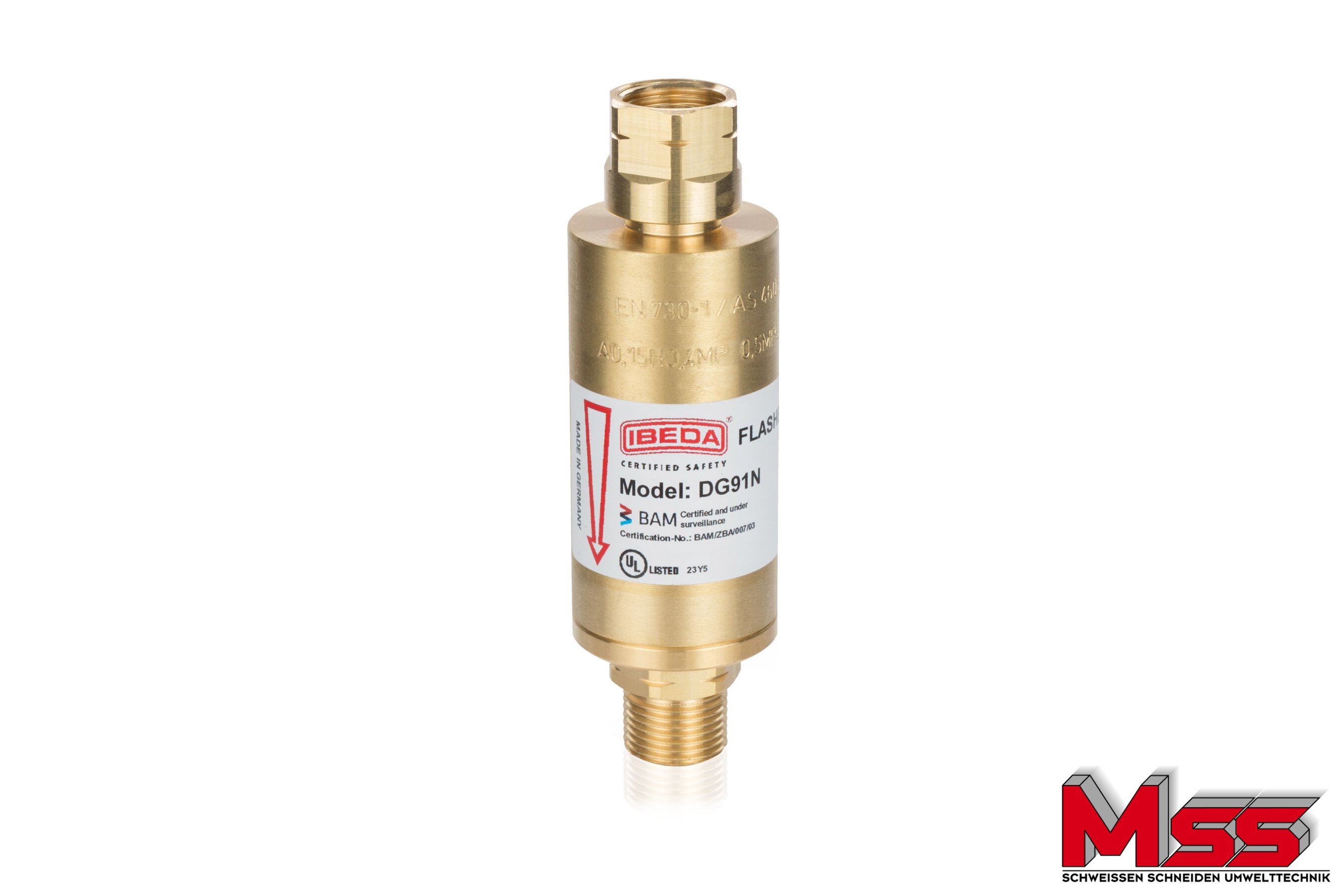

Sicherheitseinrichtung Gebrauchsstellenvorlage Rückschlagventil Explosionsschutz für Acetylen / Propan / Brenngas und SauerstoffTyp 1 - für hohe DurchflüsseNach ISO 5175Sicherheitseinrichtung gegen Gasrücktritt und Flammendurchschlag nach EN 730Gasrücktrittventil zur Verhinderung von Gasgemischbildung auf der Zuströmseiteeiner Flammensperre aus gesintertem Chrom-Nickel-StahlTemperatur gesteuerten NachströmsperreTechnische Details (Acetylen/Propan)Anschluss (Eingang): G 3/8" LH außenAnschluss (Ausgang): G 3/8" LH innenBetriebsdruck: 1,5-5 barDurchsatz bei 0,9 bar = 10,5 m³Technische Details (Sauerstoff)Anschluss (Eingang): G 1/4" RH außenAnschluss (Ausgang): G 1/4" RH innenBetriebsdruck: 5 - 20 barDurchsatz bei 3,5 bar= 34m³Die Sicherheitseinrichtungen dienen gegen Gasrücktritt und Flammendurchschlag an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen (TRAC 204 und 208 sowie § 9 der VBG 15). Die Sicherheitseinrichtungen können lagenunabhängig eingebaut werden und sind unabhängig von der Art der verwendeten Brenner. Der Anschluss von mehr als einem Arbeitsgerät an einer Sicherheitseinrichtung ist unzulässig. Die Umgebungstemperatur darf 60° C nicht überschreiten.WartungDie Sicherheitseinrichtungen müssen mindestens einmal jährlich auf Sicherheit gegen Gasrücktritt und Dichtheit gegen die Atmosphäre gem. den Bestimmungen der TRAC 207, 9.36 bzw. BGV D1 geprüft werden. Die Sicherheitseinrichtungen dürfen nur vom Hersteller geöffnet und instandgesetzt werden. Der Schmutzfilter darf von Sachkundigen selbst gewechselt werden.

Produktinformationen "Sicherheitseinrichtung Druckminderer, Brenngase, 3/8" LH" Explosionsschutzsicherung DGN zum Anschluss an Druckminderer mit Außengewinde zum Absichern von Entnahmestellen mit thermischer Nachbrennsperre DIN EN 730 passend für N- und D-Serie Brenngas rot 3/8" links Eingang Überwurfmutter Ausgang Außengewinde Länge ca. 85 mm

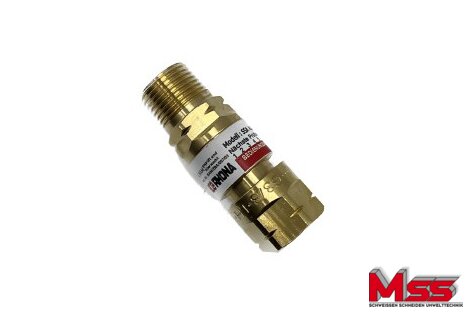

Sicherheitseinrichtung mit Mehrfachfunktion: GGModell GG zum Absichern von ArbeitsgerätenSicherheitseinrichtung GGnach DIN EN ISO 5175-1:•vermeidet gefährliche Gasgemischbildung durch ein Gasrücktrittventil (NV)•stoppt Flammenrückschläge durch eine Flammensperre (FA)•ein Schmutzfilter schützt das Gasrücktrittventil vor Verschmutzung•jede Sicherheitseinrichtung ist 100% überprüft•alle metallischen Bauteile sind aus Messing 2.0401/ Feder 1.4310Betriebsdrücke:Acetylen bis 1,5 barWasserstoff bis 4,0 barPropan/Methan bis 5,0 barSauerstoff bis 15 barUmgebungstemperatur:  -20°C bis +70°C

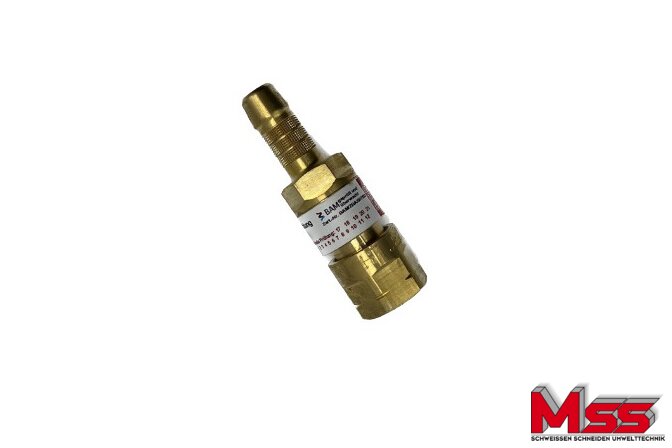

Modell GT zum Absichern von ArbeitsgerätenDie Sicherheitseinrichtung DKST nach EN 730-1, ISO 5175:• vermeidet gefährliche Gasgemischbildung durch ein Gasrücktrittventil (NV)• stoppt Flammenrückschläge durch eine Flammensperre (FA)• ein Schmutzfilter schützt das Gasrücktrittventil vor Verschmutzung• jede Sicherheitseinrichtung ist 100% überprüft

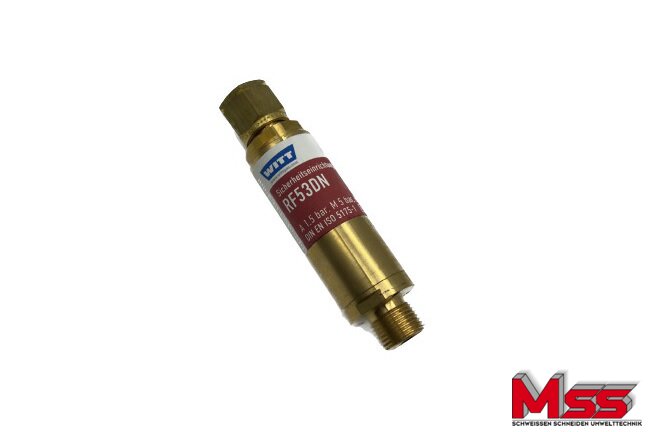

Sicherheitseinrichtung RF53DN gegen Gasrücktritt und Flammendurchschlag nach EN 730-1 und Explosionsdruckentlastungsventil löscht Flammenrückschläge durch Flammensperre aus gesintertem Chrom-Nickel-Stahl löscht Flammenrückbrände durch temperaturgesteuerte Nachströmsperre durch Filter im Gaseingang bietet die Sicherheitseinrichtung lange Standzeiten mittels Schutz vor Verunreinigungen duch Explosionsdruckentlastungsventil erhöht die Sicherheitseinrichtung die Standzeit mittels Schutz der internen Bauteile gegen ExplosionsdruckstößeBAM Zulassung: BAM/ZBA/003/04ISO-Norm: 5175technisches Regelwerk: TRAC 207 Nr. 9.36Sicherheitselemente: FA,NV,TV 105°CMaximale Betriebsdrücke: Acetylen: [A] 1,5 barStadt- oder Ferngas: [C] 5,0 barWasserstoff: [H] 3,0 barMethan, Erdgas: [M] 5,0 barPropan, Flüssiggase: [P] 3,0 barSauerstoff: [O] 10,0 barDruckluft: [D] 10,0 bar
